LAB 7.5 : SIMPLE QUEUE RATE LIMIT (PARENT & CHILD)

Simple queue rate limit (parent & child) adalah limitasi bandwidth bertingkat. Pada routerOS dikenal 2 jenis rate bandwidth, yaitu:

1. MIR (Maximal Information Rate)

Disebut juga dengan parent, adalah bandwidth maximum yang didapatkan client, MIR biasanya akan didapatkan client jika ada bandwidth yang tidak digunakan oleh client lain. Di MikroTik untuk meletakkan nilai MIR ada di bagian max-limit, dimana max-limit=total bandwidth keseluruhan.

2. CIR (Committed Information Rate)

Disebut juga dengan child, adalah bandwidth minimal yang bisa didapat oleh client ketika traffic jaringan sangat sibuk dan akan mendapatkan bandwidth sesuai dengan limit-at dan client tidak akan mendapatkan bandwidth di bawah dari nilai CIR. Untuk mengetahui nilai CIR, caranya adalah limit-at=total bandwidth/jumlah client.

TOPOLOGI

KONFIGURASI

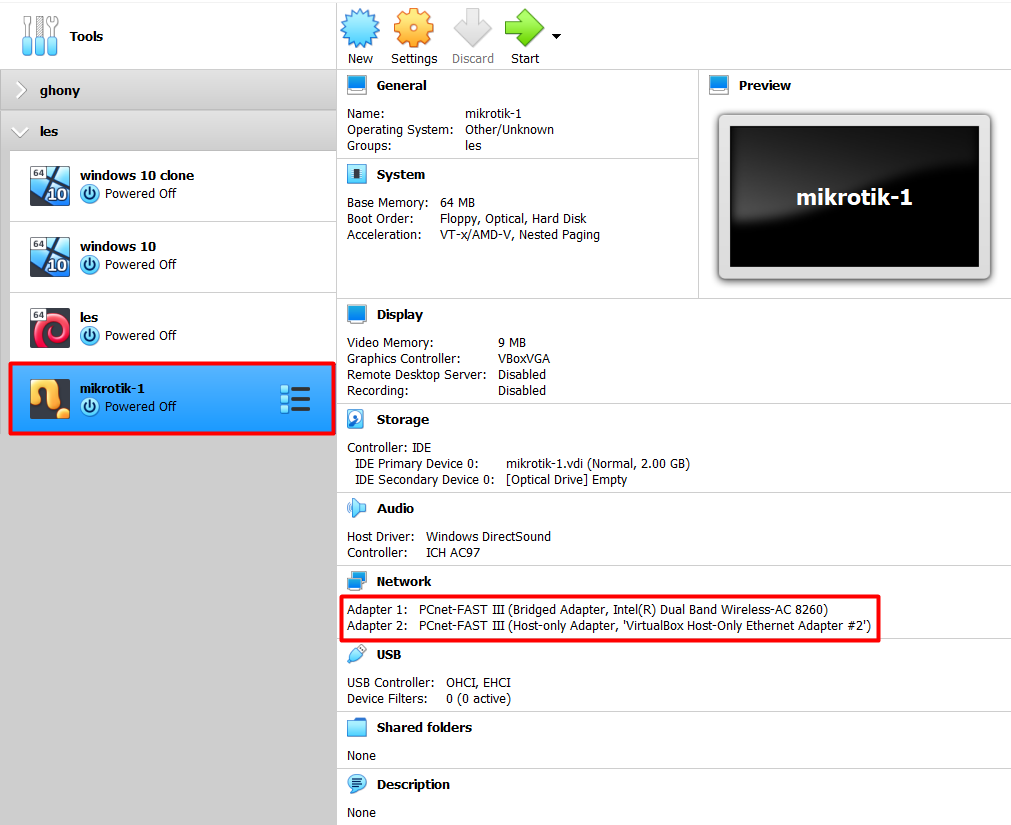

1. Disini saya akan menggunakan aplikasi virtualbox. Pertama setting network routerOS MikroTik yang sudah diinstall dengan adapter 1 menggunakan bridge adapter agar routerOS MikroTik mendapat internet dan adapter 2 menggunakan host-only adapter agar setiap mesing yang menggunakan adapter host-only dapat saling terhubung.

2. Kemudian setting network pada kedua client menggunakan adapter host-only agar dapat terhubung dengan routerOS MikroTik.

• Client-1

• Client-2

3. Pastikan client terhubung dengan router dan mendapat internet dari router.

4. Lalu cek bandwidth yang didapat oleh client. Disini client mendapat bandwidth upload adalah 8Mbps dan bandwidth download adalah 19Mbps. Tetapi saya tidak akan memakai seluruh bandwidthnya, saya akan memakai 4Mbps untuk upload dan 6Mbps untuk download.

5. Konfigurasi nilai parent atau MIR (bandwidth maksimal). Perintahnya adalah queue simple add name=(bebas) target=(IP client) max-limit=(bandwidth upload/bandwidth download). Untuk targetnya disini saya menggunakan IP network agar semua client mendapat nilai MIR yang sama.

6. Kemudian konfigurasi nilai child atau CIR (bandwidth minimal) untuk setiap client. Perintahnya adalah queue simple add name=(bebas) target=(IP client) max-limit=(bandwidth upload/bandwidth download) limit-at=(bandwidth upload/bandwidth download) parent=(nama parent). Nilai max limit disamakan dengan max limit parent (MIR), sedangkan nilai limit at adalah bandwidth minimal yang akan diberikan ke client.

7. Jika dilihat simple queue list menggunakan GUI, maka tampilannya akan seperti pada gambar. Rule child akan lebih condong ke dalam daripada rule parent.

8. Lakukan pengujian dengan melakukan download pada client1. Maka client1 akan mendapat nilai MIR (max limit).

9. Tetapi jika kedua client sedang melakukan download, maka kedua client akan mendapat nilai CIR (limit at).
