LAB 3.2 : BRIDGE DENGAN 2 ROUTER

Tujuan melakukan bridge dengan 2 router adalah supaya masing masing client dapat terhubung dengan menggunakan network yang sama. Disini saya menggunakan GNS3.

TOPOLOGI

KONFIGURASI

ROUTER 1

1. Buat interface bridge, dengan perintah interface bride add name=bridge.

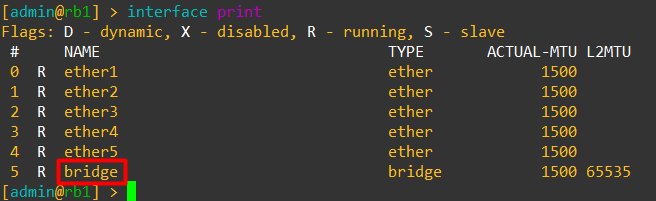

2. Kemudian cek interface bridge sudah tertambah atau belum. Disini interface bride sudah tertambah dengan nama bridge. Karena saya menggunakan device virtual maka, semua interfacenya Running.

3. Selanjutnya masukkan port yang ingin di bridge, disini saya akan menggunakan semua port ethernet untuk di bridge.

4. Setelah itu cek interfacenya, disini interface yang ada flags S berarti interface tersebut sudah terbridge.

5. Kemudian tambahkan IP address untuk interface bridge dengan network 192.168.20.0/24.

6. Lalu cek IP addressnya, disini IP address untuk interface bridge sudah tertambah.

7. Selanjutnya supaya rb2 mendapat IP secara otomatis, lakukan konfigurasi DHCP server menggunakan interface bridge.

8. Jika sudah semua, pindahlah ke router 2.

ROUTER 2

9. Buat interface bridge, dengan perintah interface bride add name=bridge.

10. Kemudian cek interface bridge sudah tertambah atau belum. Disini interface brigde sudah tertambah dengan nama bridge.

11. Selanjutnya masukkan port yang ingin di bridge, disini saya akan menggunakan semua port ethernet untuk di bridge.

12. Setelah itu cek interfacenya, disini interface yang ada flags S berarti interface tersebut sudah terbridge.

13. Selanjutnya lakukan DHCP client supaya router mendapat IP dari rb1dengan network yang sama.

14. Kemudian cek apakah rb2 sudah mendapat IP, dengan perintah ip dhcp-client print. Jika statusnya adalah bound, berarti rb2 sudah mendapat IP dari rb1.

15. Selanjutnya lakukan uji coba apakah masing masing PC dapat terhubung atau tidak.

PENGUJIAN CLIENT

16. Sebelumnya lakukan konfigurasi IP pada masing masing PC.

• PC1

• PC2

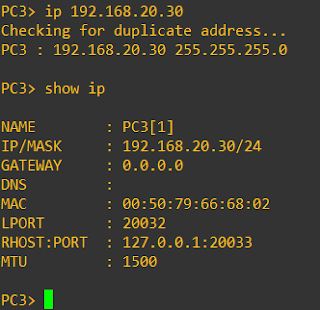

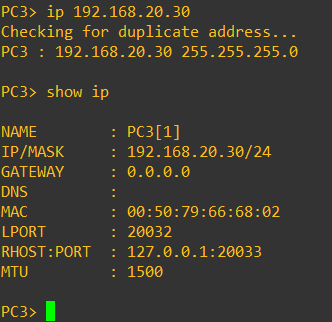

• PC3

17. Kemudian lakukan tes ping pada masing masing client, dimulai dari yang terdekat sampai yang jauh.

• PC1

• PC2

• PC3

Itu dia Lab 3.2 : Bridge Dengan 2 Router. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
