OSPF Totally Stub Area adalah area yang hanya mengizinkan route internal saja, dengan melakukan konfigurasi pada router ABR untuk mengizinkan route saja, yaitu dengan menonaktifkan fungsi inject-summary-lsas pada router ABR.
Konfigurasi ini adalah lanjutan dari MTCRE - LAB 3.5 : OSPF STUB AREA.

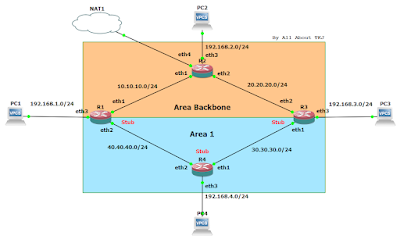

TOPOLOGI
KONFIGURASI

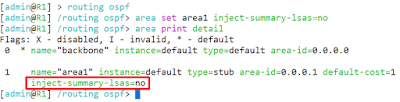

1. Nonaktifkan konfigurasi inject-summary-lsas pada area1 di kedua router ABR (R1 dan R3).
- R1.
- R3.
2. Selanjutnya lakukan pengecekan tabel LSA pada router yang berada di stub area (R4). Disini hanya ada LSA type 3 saja yang terdapat default route, sehingga nantinya tabel routing R4 menjadi lebih singkat.
3. Kemudian cek tabel routing pada R4, disini hanya terdapat default route saja untuk terhubung ke jaringan luar.
Itu dia MTCRE - Lab 3.6 : OSPF Totally Stub Area. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
