INSTALASI GNS3

GNS3 (Graphical Network Simulator-3) adalah aplikasi simulator jaringan berbasis GUI. Fungsi dari GNS3 adalah untuk mensimulasikan topologi jaringan yang lebih kompleks. GNS3 dapat berjalan di seluruh OS, seperti Windows, Linux ataupun Mac-OS. GNS3 juga bersifat open-source atau free (gratis).

GNS3 juga menghubungkan beberapa aplikasi simulator seperti:

• Dynamips, merupakan sebuah emulator Cisco IOS yang dibuat oleh Christophe Fillot. Dynamips dikembangkan untuk keperluan training, testing, eksperimen, dan menguji kualitas konfigurasi suatu OS pada router secara real. Software ini berbasis CLI dan tidak memiliki mode GUI. Dynamips mampu berjalan di beberapa sistem operasi seperti Linux dan Windows.
• Dynagen, dibuat oleh Greg Anuzelli yang merupakan program front-end untuk dynamips yang berfungsi untuk menyederhanakan konfigurasi dynamips.
• Qemu (Quick emulator), merupakan aplikasi emulator untuk beberapa OS yang sama penggunaannya. Qemu digunakan untuk membuat suatu simulasi jaringan di GNS3 yang memerlukan keberadaan end user device untuk keperluan test koneksi end to end sehingga simulasi routing menjadi terasa lebih realistic.
• VirtualBox, sama seperti Qemu.
• VPCS (Virtual PC Simulator), merupakan aplikasi virtual yang digunakan untuk menstimulasikan PC untuk digunakan sebagai testing jaringan di dalam topologi yang dibuat di GNS3.
• IOU, merupakan emulator Cisco IOS sama seperti dynamips tetapi ia berjalan di dalam kanal Unix/Linux.
• Wireshark dan Solarwinds, merupakan aplikasi yang sudah diintegrasikan untuk menganalisa tentang kinerja traffic sebuah jaringan komputer.
• WinPCAP, adalah tool standar yang digunakan pada industri untuk mengakses link-layer network pada lingkungan kerja Windows.

KONFIGURASI

1. Sebelumnya download terlebih dahulu software GNS3 di situs https://github.com/GNS3/gns3-gui/releases. Setelah itu, pilih versi GNS3 yang ingin kalian download, disini saya akan mendownload versi 2.2.29. Pilih Assets, lalu download GNS3 dengan nama all-in-one dan tipe file .exe. Tunggu sampai proses download selesai.

2. Jika proses download sudah selesai, jalankan file tersebut sebagai administrator untuk melakukan instalasi. Caranya klik kanan pada file, lalu klik Run as administrator. Disarankan untuk mematikan koneksi internet agar proses instalasi lebih cepat.

3. Maka akan muncul notifikasi Welcome to GNS3 2.2.29 Setup yang artinya proses instalasi GNS3 akan dimulai dan merekomendasikan aplikasi apa saja yang akan diinstal. Untuk melanjutkan klik Next >.

4. Selanjutnya Licence Agreement, yang berisi persetujuan penggunaan dari GNS3. Harap tinjau persyaratan lisensi sebelum menginstal GNS3. Jika kalian menyetujui, klik I Agree.

5. Selanjutnya pemilihan folder start menu yang akan digunakan untuk shortcuts program. Disini saya menggunakan default, yaitu GNS3. Jika sudah, klik Next >.

6. Selanjutnya pemilihan komponen GNS3 yang akan diinstal. Disini saya menggunakan default, yaitu GNS3 Desktop. Jika sudah, klik Next >.

7.  Selanjutnya pemilihan lokasi penyimpanan program file GNS3. Disini saya menggunakan default. Jika sudah, klik Next >.

8. Tunggu sampai proses instalasi selesai dengan status Completed. Untuk melanjutkan ke tahap berikutnya, klik Next >.

9. Pada bagian Solarwinds Standard Toolset pilih No, kemudian klik Next >.

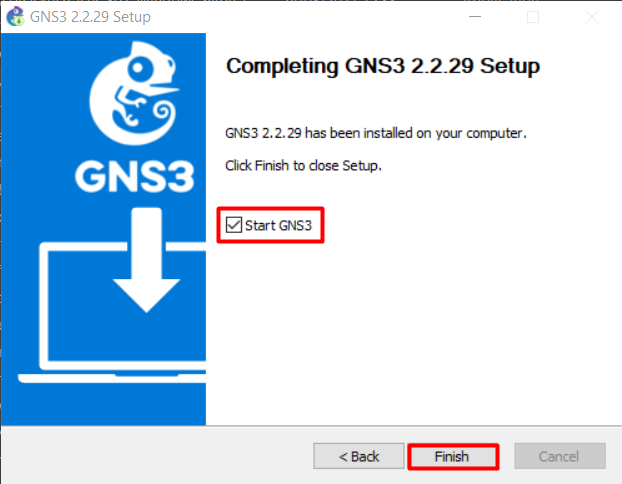

10. Maka proses instalasi sudah selesai. Jika kita menceklis Start GNS3, maka GNS3 akan terbuka otomatis saat kita klik Finish.

11. Jika GNS3 sudah terbuka, maka tampilannya akan seperti pada gambar. Disini kita diarahkan ke Setup Wizard, kita bisa klik Cancel.

12. Kemudian untuk membuat project baru, klik File > New blank project. Lalu tentukan penamaan project dan tempat penyimpanan project. Jika sudah, klik OK.

13. Jika tampilannya seperti pada gambar, maka kalian sudah bisa membuat project baru dan GNS3 sudah bisa digunakan.

Itu dia Instalasi GNS3. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
