QEMU merupakan singkatan dari Quick Emulator yaitu emulator tidak berbayar dan open-source yang melakukan virtualisasi perangkat keras.
Mikrotik CHR (Cloud Hosted Router) adalah versi RouterOS yang didesain khusus agar sebuah perangkat komputer dapat dijalankan secara virtual di Virtual Machine (VM). CHR menggunakan arsitektur x86 64-bit dan bisa digunakan pada sebagian besar hypervisor, seperti VMWare, HyperV, atau VirtualBox.
KONFIGURASI
1. Pertama tama download file mikrotik CHR di situs mikrotik. Pilih file CHR dengan tipe img.zip. Tunggu sampai proses download selesai.
2. Jika proses download sudah selesai, extract file tersebut dengan cara klik kanan pada file lalu pilih extract to.
3. Lalu pastikan file mikrtotik CHR sudah dengan tipe file disk image.

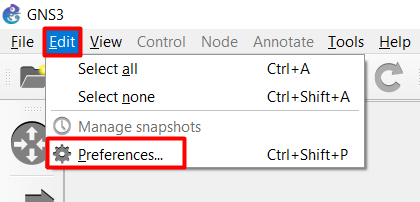

4. Selanjutnya kita akan mengimport mikrotik CHR ke dalam GNS3. Buka aplikasi GNS3, lalu klik pada menu edit >> preferances.
5. Lalu kita akan menambahkan mikrotik CHR dengan menggunakan Qemu. Caranya klik menu Qemu VMs >> New.
6. Setelah itu, pilih Run this Qemu VM on the GNS3 VM, agar nanti mikrotik CHR dijalankan di GNS3 VM. Jika sudah, klik Next >.
7. Selanjutnya beri nama untuk perangkat mikrotik tersebut, untuk penamaan bebas. Disini saya akan menamakannya mikrotik-chr. Jika sudah klik Next >.
8. Lalu untuk ukuran RAM kita ubah menjadi 64 MB, supaya saat menjalankan mikrotiknya lebih ringan. Jika sudah, klik Next >.
9. Lalu untuk tipe konsolnya, kita akan menggunakan default, yaitu telnet. Jika sudah, klik Next>.
10. Selanjutnya pada bagian disk image, pilih New Image >> Browse dan pilih file CHR yang tadi di download.
11. Sampai disini mikrotik CHR sudah berhasil di import. Sebelum menjalankan mikrotik CHR, kita edit terlebih dahulu.
12. Kita akan mengedit di bagian simbol dan adapter. Untuk simbol pada menu Symbol klik Browse, lalu pilih simbol yang kalian inginkan. Disini saya menggunakan symbol Classic yang router_firewall. Jika sudah, klik OK.
13. Selanjunya untuk adapter. Kalian pilih menu Network kemudian pada kolom Adapter, disini saya akan memakai 5 port adapter. Jika sudah, klik OK.
14. Pastikan simbol dan adapter mikrotik-chr sudah sesuai dengan apa yang kita inginkan. Jika sudah, klik Apply >> OK.
15. Selanjutnya buatlah topologi sederhana dengan VPCS dan mikrotik-chr. Dimana VPCS terhubung dengan mikrotik-chr menggunakan interface ether2 dan memiliki IP network 192.168.10.0/24.
16. Kemudian kita remote mikrotik-chr. Kalian bisa klik dua kali pada mikrotik-chr. Untuk login adalah admin dan password kita biarkan kosong. Jika muncul pertanyaan apakah kita ingin melihat losensi, kita pilih n (no).
17. Selanjutnya konfigurasi IP address pada interface ether2 di mikrotik-chr sesuai dengan topologi.
18. Lalu konfigurasi IP address pada VPCS sesuai dengan topologi.
19. Pastikan kedua device saling terhubung dengan melakukan ping. Jika hasilnya reply maka kedua device sudah saling terhubung dan dapat berkomunikasi.
- mikrotik-chr.
- VPCS.
Itu dia Import CHR Mikrotik Dengan Qemu Di GNS3. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
