Queue tree priority grouping adalah kombinasi dari konfigurasi grouping dan priority. Kali ini kita akan menerapkan manajemen bandwidth, dimana setiap client memiliki besaran bandwidth yang sama yaitu sebesar 2Mbps. Kita juga akan menerapkan sistem priority pada setiap clientnya. Dengan adanya priority sisa bandwidth yang ada akan diberikan kepada client yang memiliki nilai priority tertinggi. Sekedar mengingatkan, untuk nilai priority tertinggi adalah 1 dan nilai priority terendah adalah 8.
TOPOLOGI
KONFIGURASI
1. Disini saya akan menggunakan aplikasi virtualbox. Pastikan client terhubung dengan router dan mendapat internet dari router.
2. Karena tidak ada target di dalam konfigurasi queue tree, jadi kita akan menggunakan rule mangle. Pertama tama konfigurasi connection mark untuk setiap client.

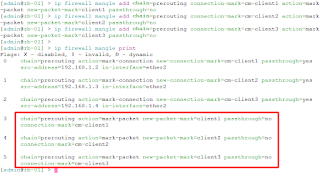

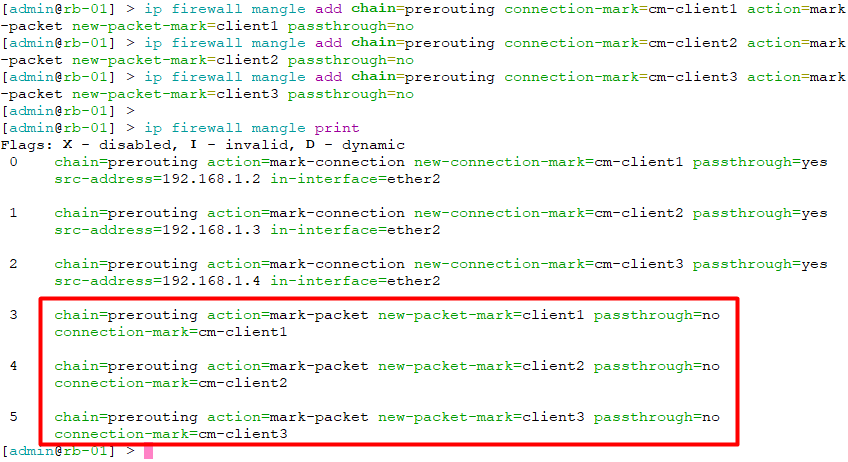

3. Lalu konfigurasi packet mark untuk setiap client.
4. Selanjutnya cek bandwidth yang didapat oleh client. Disini client mendapat bandwidth upload adalah 11Mbps dan bandwidth download adalah 17Mbps. Tetapi saya tidak akan memakai seluruh bandwidthnya, saya hanya memakai 8Mbps untuk download.
5. Selanjutnya konfigurasi queue tree grouping dengan membuat rule parent and child. Parent yang pertama untuk download semua client dan parent yang ke-2 untuk parent client2 dan client3 dengan menggunakan parent yang pertama atau bisa disebut sub-parent.

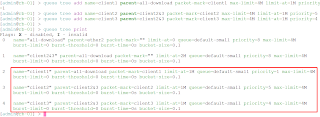

6. Kemudian konfigurasi rule child untuk setiap client. Untuk client1 menggunakan parent yang pertama, lalu client2 dan client3 menggunakan parent yang ke-2. Untuk nilai CIR (limit-at) setiap client adalah sama. Lalu masukkan priority pada setiap client sesuai dengan topologi.
7. Jika queue tree list dilihat menggunakan GUI, maka client1 dan parent ke-2 kedudukannya akan sejajar, sedangkan client2 dan client3 berada di bawah parent ke-2.

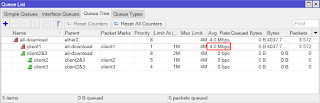

8. Lakukan pengujian dengan melakukan download pada client1, maka client1 akan mendapat nilai MIR atau nilai maksimal bandwidthnya.

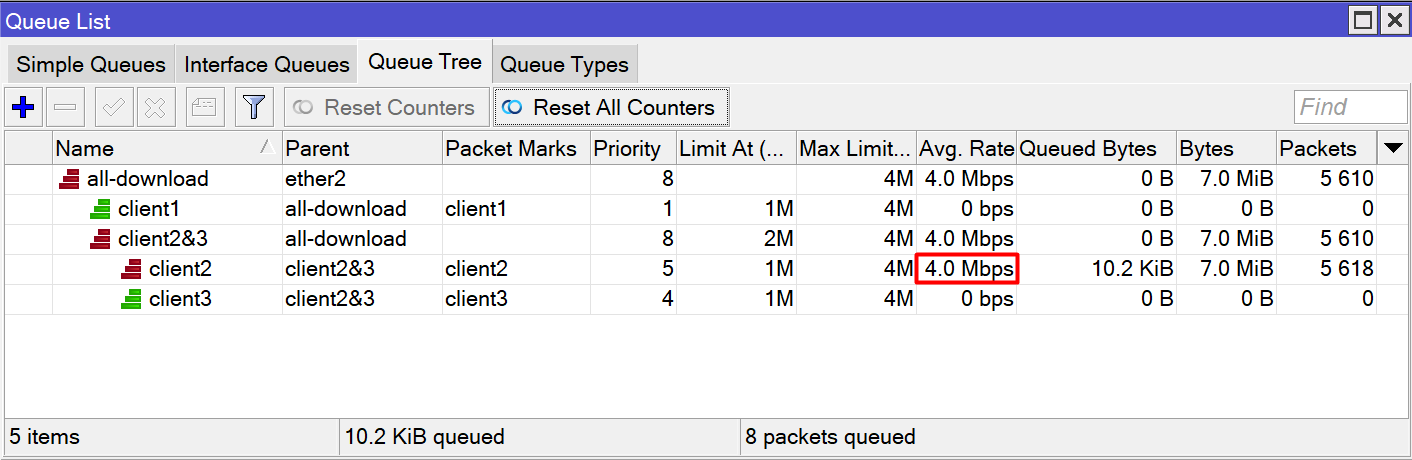

9. Jika client2/client3 melakukan download, maka client2/client3 akan mendapat nilai MIR atau bandwidth maksimalnya.
10. Jika client 1 dan client2 melakukan download, maka client1 akan mendapat nilai CIR (bandwidth minimal) dan mendapat sisa bandwidth yang tidak digunakan, karena nilai priority client1 lebih besar daripada client2. Sedangkan client2 akan mendapat nilai CIR (bandwidth minimal) parentnya.
11. Jika client 1 dan client3 melakukan download, maka client1 akan mendapat nilai CIR (bandwidth minimal) dan mendapat sisa bandwidth yang tidak digunakan, karena nilai priority client1 lebih besar daripada client3. Sedangkan client3 akan mendapat nilai CIR (bandwidth minimal) parentnya.
12. Jika client2 dan client3 melakukan download, maka client2 akan mendapat nilai CIR atau bandwidth minimal. Sedangkan client3 akan mendapat nilai CIR (bandwidth minimal) dan mendapat sisa bandwidth yang tidak digunakan, karena nilai priority client3 lebih besar daripada client2.
13. Jika semua client sedang melakukan download, maka client dengan nilai priority tertinggi akan mendapat sisa bandwidthnya. Sedangkan client lainnya akan mendapat nilai CIR atau bandwidth minimalnya.
Itu dia Lab 7.11 : Queue Tree Priority Grouping. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
