Seperti yang kita ketahui ketika kita melakukan limitasi bandwidth menggunakan simple queue atau queue tree, maka semua traffic akan terlimitasi termasuk server lokal. Jika kita menggunakan simple queue, kita bisa memanfaatkan dst-address untuk mengatur traffic dari client ke server local. Sehingga ketika client mengakses server local maka bandwidth yang kita gunakan akan berbeda saat kita mengakses jaringan internet.
Queue tree juga bisa menggunakan dst-address. Tetapi terdapat perbedaan ketika kita menerapkan dst-address, yaitu jika dst-address pada simple queue terletak pada saat melakukan limitasi bandwidth, maka dst-address pada queue tree terletak pada saat melakukan marking connection pada firewall mangle.
TOPOLOGI
KONFIGURASI

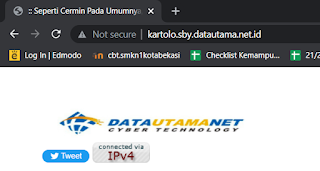

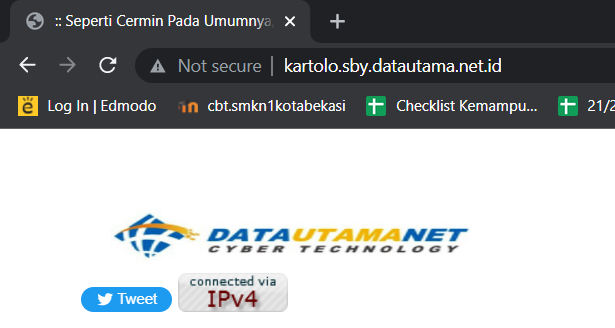

1.Sebelumnya akses situs yang tidak ingin terlimitasi bandwidthnya. Misalnya disini saya menggunakan situs http://kartolo.sby.datautama.net.id/.
2. Lalu buka CMD pada client, dan masukan perintah nslookup (nama situs). Perintah ini digunakan untuk mengetahui mengetahui IP address dari sebuah domain. Nah IP address tersebut akan dimasukkan ke dalam dst address.
3. Pastikan client terhubung dengan router dan mendapat internet dari router.

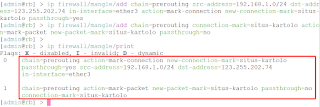

4. Karena tidak ada target di dalam konfigurasi queue tree, jadi kita akan menggunakan rule mangle. Pertama tama konfigurasi connection mark dan packet mark untuk situs yang tidak terlimitasi. Untuk connection mark pada src-address menggunakan IP network client dan masukkan IP address situs yang tidak terlimitasi pada dst-address.
5. Lalu konfigurasi connection mark dan packet mark untuk client.
6. Selanjutnya cek bandwidth yang didapat oleh client. Disini client mendapat bandwidth upload adalah 7Mbps dan bandwidth download adalah 20Mbps. Tetapi saya tidak akan memakai seluruh bandwidthnya, saya hanya memakai 3Mbps untuk download.
7. Selanjutnya konfigurasi queue tree dengan melimitasi nilai bandwidth download untuk client.
8. Lakukan pengujian dengan melakukan speedtest di client. Maka nilai bandwidth download client akan terlimitasi.
9. Selanjutnya lakukan download file dari situs yang tidak terlimitasi. Maka nilai bandwidth client saat melakukan download dari situs tersebut tidak akan terlimitasi.
10. Jika kita tidak membuat mangle rule untuk situs yang tidak terlimitasi.
11. Maka saat kita melakukan download dari situs tersebut, nilai bandwidth download akan terlimitasi.
Itu dia Lab 7.10 : Queue Tree Dst Address. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
