LAB 1.1 : REMOTE ACCESS

Akses jarak jauh (atau desktop jarak jauh) adalah kemampuan untuk mengakses komputer atau perangkat dari perangkat lain, kapanpun, dan dimanapun.

TOPOLOGI

KONFIGURASI

Ada 5 cara untuk mengakses Mikrotik RouterBoard, yaitu :

1. Aplikasi Winbox

2. Webfig

3. SSH (Secure Shell)

4. Telnet (Telecommunication Network)

5. FTP (File Transfer Protocol)

Oke mari Kika mulai Konfigurasi untuk mengakses Mikrotik RouterBoard!

1. Winbox

Winbox adalah salah satu aplikasi untuk konfigurasi Mikrotik RouterOS menggunakan GUI. Aplikasi Winbox bisa berjalan pada windows berbentuk portable binary, tapi bisa juga berjalan pada Linux dan MACOS (OSX) menggunakan Wine.

Ada 2 cara untuk masuk ke Winbox, yaitu :

a. MAC Address

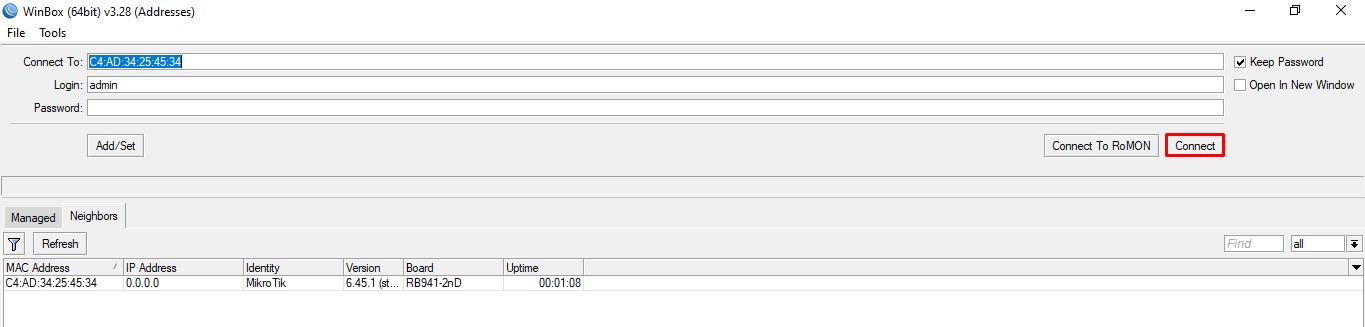

• Buka aplikasi Winbox pada PC/laptop.

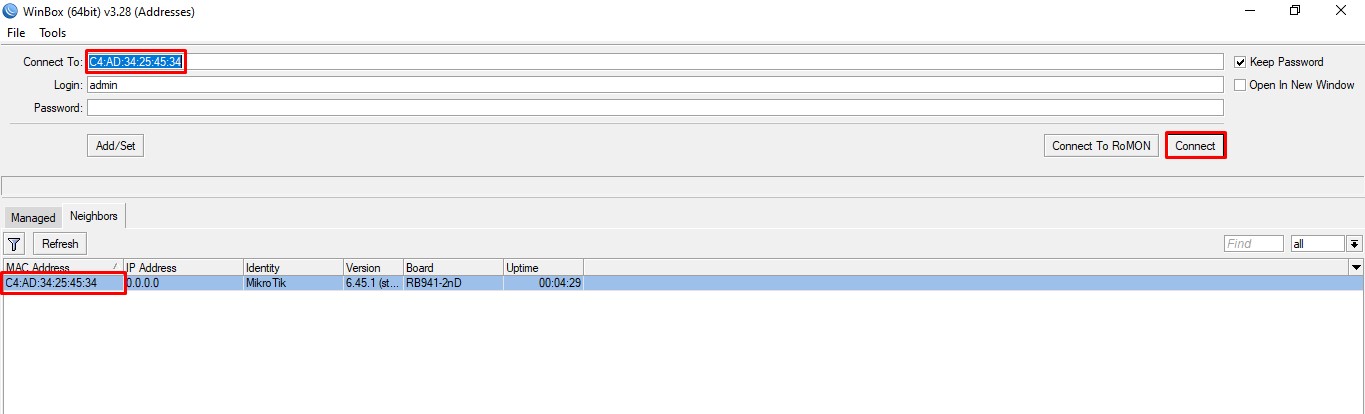

• Connect dengan MAC Address, caranya klik MAC Address>>Connect.

• Setelah itu, maka tampilannya akan seperti ini yang menandakan Kamu sudah berhasil masuk ke Winbox dengan MAC Address.

b. IP Address

• Klik System>>Reset Configuration>>ceklis kolom No Default Configuration>>Reset Configuration>>Yes.

• Ditunggu sebentar sampai tampilannya seperti ini, lalu klik Cancel>>Connect atau bisa juga klik Reconnect.

• Klik IP>>Addresses>> tanda + (add), lalu ketik alamat IP beserta Prefixnya di kolom Address, alamat IP saya adalah 192.168.1.1/24. Ubah Interface menjadi Ether3 (sesuai tempat mencolok kabel LAN pada Routerboard). Klik Apply>>Oke>>Yes.

• Jika Kamu tidak tahu Ether berapa yang kamu pakai, Kamu bisa klik Interface, lalu jika ada huruf R di samping kiri Name Ether maka itulah Ether yang Kamu pakai.

• Setelah menambah IP Address di Winbox, klik New Winbox.

• Klik IP Address>>Connect. Jika IP Addressnya tidak muncul, klik Refresh.

• Jika tampilannya seperti ini maka Kamu berhasil masuk ke Winbox dengan IP Address.

Konfigurasi IP Address Laptop

• Setelah Konfigurasi di Winbox Kamu juga perlu konfigurasi IP laptop, caranya Klik kanan tanda Wi-Fi (Network)>>Open Network & Internet Setting>>Changes Adapter Options.

• Untuk Adaptor lain (selain Ethernet dan Wifi) bisa di Disable dulu, caranya klik kanan>>disable.

• Lanjut mengkonfigurasi IP laptop, klik 2 kali pada menu Ethernet>>Properties>>Internet Protocol Version 4 (TCP/IPv4)>>Properties>>Use the following IP Address. Atur seperti ini, lalu klik Oke.

            IP Address            : 192.168.1.2 (IP laptop harus beda sama Winbox)

            Subnet mask         : 255.255.255.0 (/24)

            Default Gateway  : 192.168.1.1 (IP Winbox)



• Setelah itu kamu bisa meremote menggunakan Webfig, SSH, Telnet, dan FTP.

2. Webfig

WebFig adalah sebuah RouterOS berbasis web yang memungkinkan untuk memantau, mengkonfigurasi, dan memecahkan masalah router. Webfig dirancang sebagai alternatif WinBox, keduanya memiliki tata letak yang sama dan keduanya memiliki akses ke hampir semua fitur RouterOS.

1. Buka browser/chrome pada PC/laptop.

2. Ketik di halaman URL Alamat IP yang digunakan di Winbox lalu enter.

3. Login dan pilih Webfig yang ada di bagian kanan atas. Jika tampilannya seperti ini maka Kamu berhasil login menggunakan Webfig.

3. SSH

SSH atau Secure Shell adalah protokol komunikasi jaringan yang memungkinkan dua komputer untuk berkomunikasi dan berbagi data.

Untuk mengkonfigurasi bisa menggunakan aplikasi PuTTY.

PuTTY adalah aplikasi open-source yang sering digunakan untuk melakukan remote access, seperti RLogin, SSH dan Telnet.

1. Buka aplikasi PuTTY pada PC/laptop Kamu.

2. Ketik pada kolom Host Name (or IP Address) alamat IP yang ada di WinBox, yaitu 192.168.1.1. Untuk Connection Type, pilih yang SSH dan pastikan bahwa Portnya adalah 22, lalu klik Open.

3. Tunggu sebentar. Jika muncul pop up seperti ini, klik Accept

4. Pada bagian login as ketik admin. Jika tampilannya seperti ini maka kamu berhasil login menggunakan SSH

4. Telnet

Telnet adalah protokol aplikasi yang digunakan di Internet atau jaringan area lokal untuk menyediakan fasilitas komunikasi berorientasi teks interaktif dua arah menggunakan koneksi terminal virtual.

Ada 2 cara untuk mengakses Telnet, yaitu :

a. Putty-Telnet

• Buka aplikasi Putty pada PC/laptop.

• Ketik pada kolom Host Name (or IP Address) alamat IP yang ada di WinBox, yaitu 192.168.1.1. Untuk Connection Type, pilih yang Telnet dan pastikan bahwa Portnya adalah 23, lalu klik Open.

• Untuk login ketik admin, dan untuk password klik enter.

• Jika tampilannya seperti ini maka kamu berhasil login menggunakan PuTTY-Telnet

b. Telnet cmd

• Buka Command Prompt pada PC/laptop Kamu, caranya Windows+R>>ketik cmd>>oke.

• Ketik telnet 192.168.1.1

• Untuk login ketik admin, dan untuk password klik enter

• Jika tampilannya seperti ini :

• Buka Turn Windows Features On or Off, caranya klik search>>Turn Windows Features On or Off>>ceklis kolom Telnet Client>>Oke. Jika Telnet Client berhasil diaktifkan, maka akan ada tulisan Windows completed the requested changes, lalu klik Close.

• Kembali lagi ke Command Prompt. Ketik telnet 192.168.1.1, Untuk login ketik admin, dan untuk password klik enter.

• Jika tampilannya seperti ini maka Kamu berhasil login menggunakan Telnet-cmd

5. FTP

File Transfer Protocol adalah protokol komunikasi standar yang digunakan untuk transfer file komputer dari server ke klien di jaringan komputer. FTP dibangun pada arsitektur model client-server menggunakan kontrol terpisah dan koneksi data antara klien dan server.

1. Buka File Explorer.

2. Klik This PC dibagian atas dan ketik ftp://192.168.1.1 lalu enter.

3. Maka akan muncul pop up seperti ini, untuk kolom Username diisi dengan admin, dan untuk Password dikosongkan saja. Lalu klik Log On.

4. Jika tampilannya seperti ini, maka kamu sudah berhasil login menggunakan FTP.

Itu dia Lab 1.1 : Remote Access. Jika ada pertanyaan silahkan bertanya di kolom komentar. Semoga Bermanfaat! SAMPAI BABAY!
